結構及用途

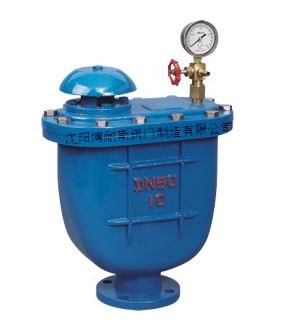

博耐斯CARX復合式排氣閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。本閥安裝在泵出口處或配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。介質溫度：0~80℃。
動作原理
當管內開始注水時，閥瓣處在開啟的位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當的程度，閥內水位下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線正常使用。微信：sy1668
應用規范
|
型號
|
試驗壓力(MPa)
|
公稱通徑
|
連接形式
|
公稱壓力DN(MPa)
|
|
殼體實驗壓力
|
密封實驗壓力
|
|
CARX0
|
1.5
|
1.1
|
25-32
|
內螺紋
|
1.0
|
|
50-200
|
法蘭
|
1.6
|
主要零部件材料
|
零件名稱
|
閥體
|
閥蓋
|
浮球
|
杠桿架
|
杠桿
|
塞頭
|
|
材料
|
球墨鑄鐵
|
球墨鑄鐵
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
鋁青銅
|
主要外形與連接尺寸 (法蘭連接尺寸按BG4216-84標準)
公稱通徑
DN
|
尺 寸 mm
|
|
L
|
L1
|
H
|
Z
|
d
|
|
25
|
280
|
176
|
330
|
-
|
-
|
|
32
|
280
|
176
|
330
|
-
|
-
|
|
50
|
360
|
208
|
475
|
4
|
17.5
|
|
65
|
360
|
208
|
475
|
4
|
17.5
|
|
80
|
400
|
244
|
552
|
8
|
17.5
|
|
100
|
465
|
275
|
623
|
8
|
17.5
|
|
150
|
537
|
332
|
686
|
8
|
22
|
|
200
|
537
|
332
|
868
|
8/12
|
22
|
產品尺寸
沈陽博耐斯閥門制造有限公司生產的排氣閥有：單口排氣閥，雙口排氣閥，快速排氣閥，CARX清水復合式排氣閥，SCAR污水復合式排氣閥，SCARX污水復合式排氣閥，QB2雙口排氣閥，KP-10系列快速排（吸）氣閥，P41X、Q42X系列快速排（吸）氣閥，ARVX微量（自動）排氣閥，QB1 螺紋單口排氣閥，FSP4X復合式高速行進排氣閥，FGP4X復合式高速行進排氣閥，FGP4X高速復合式高速進排氣閥，KP-10Q快速排(吸)氣閥，KP-10Q快速排(吸)氣閥
